型 号:QSH
名 称:汽水混合器
组 件:喷管、壳体、网板等部分
工作原理:被加热水通过呈拉伐尔状的喷管时,蒸气从喷管外侧通过管壁上许多斜向小喷头喷入水中,两者在高速流动中瞬间良好混合,以达到加热的目的。调节蒸气侧阀门,就可得到所需温度的热水。
特 点:低噪声、无振动、热效高等
应 用:1 用于热水采暖系统中,作加热设备,代替原面式(间接)换热器
2 用于浴室加热热水,送入水箱,代替热水箱中原噪声、强振动的蒸汽直接加热方式(花管)。
3 用于除氧器预热软水(热力除氧)。



开式系统蒸气消耗量表(饱和蒸气压力为0.4MPa)表I 单位:t/h
型号QSH-4681012162024324048
额定进水流量D11.22.54.57.01016253560105165
加热温度差℃200.0390.0810.1460.2280.3250.5200.8131.138 1.9513.1455.366
400.0810.1880.3030.4710.6721.0761.6812.3534.0347.05711.092
600.1250.2610.4590.7301.0431.6692.6093.6526.26110.95217.217
800.1730.360.6491.0091.4412.3063.6035.0458.64915.13523.784

循环系统蒸气消耗量表(饱和蒸气压力为0.4MPa)表II 单位:t/h
型号QSH-4681012162024324048
额定进水流量D11.22.54.57.01016253560105165
加热温度差℃70-950.0540.1120.2010.3120.4460.7141.1161.5622.6784.6877.366
70-1100.0880.1830.330.5140.7341.1741.832.5694.4047.70612.11
70-1300.1370.2860.4540.81.1431.8292.8574.06.85712.018.857
注:表I、表II中0.4MPa蒸气不一定是本产品的使用条件。

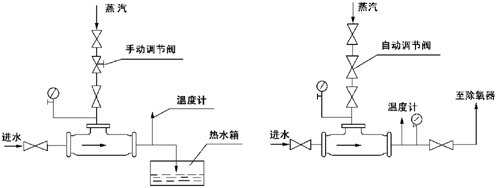

使用示例

本混合器既可用于生活用热水,预热除氧器的进水,更可用于热水采暖系统。出水

温度可采用自动控制,也可用手动控制,只需调节蒸气侧阀门开启即可。在高温热水采

暖系统中,混合器应装在水泵出水侧,在低温热水(出水温度≤95℃)采暖系统中,混

合器也可装在水泵进水侧。当动力源为蒸气喷射泵时,本混合器只能安

装在喷射泵的出水侧。
