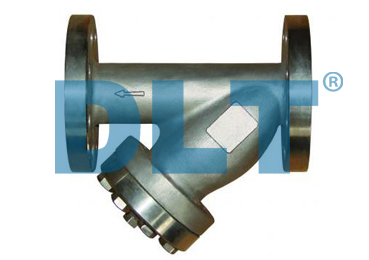

名称：Y型过滤器
特点：1）结构先进，阻力小，效果高
2）饱满、宽阀体流线型设计，过滤面积大，流量大
3）安装检修方便、成本低、并排污时间短
4）过滤网材质是为不锈钢，耐腐蚀性强，使用寿命长
作用：管路系统中安装在泵、特种阀等前隔断管道中的杂质以保护泵、特种阀的安全运行
温度：0~425℃，可根据用户需要选用
滤网密度：水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2
应用：制冷设备、饮料食品、化工企业、城市供水等系统等

1、Y型同径铸造式法兰连接过滤器（SBYI-F型）

公称直径DN	安装尺寸MM		管塞N
公称直径DN	L	H	管塞N
15	140	120	RC1/4
20	140	120
25	140	120
32	170	160
40	270	180
50	270	190	RC3/8
65	290	190	RC3/8
80	360	250	RC3/4
100	410	280
135	480	330
150	520	360	M20x1.5
200	660	450	M20x1.5

2、Y型铸造螺纹连接式（SBYI-R型）、承插焊接式（SBYI-SW型）

型号	SBYI-R				SBYI-SW
DN	D	L	H	N	D	L	H	N
15	Rc1/2	100	74	Rc1/4	21.8/18.5	100	74	Rc1/4
20	Rc3/4	110	88		27.4/25.5	110	88	Rc1/4
25	Rc1	130	103		34.2/32.5	130	103
32	Rc1 1/4	160	110		42.9/38.5	160	110
40	Rc1 1/2	180	132		48.8/45.6	180	132
50	Rc2	200	153	Rc3/8	61.3/58	200	153	Rc3/8

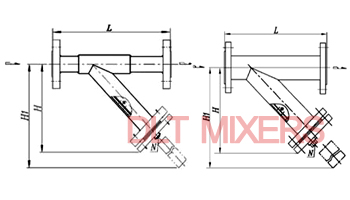

3、Y型带夹套法兰连接焊接式过滤器（SBYJII-F型）

公称直径DN	安装尺寸mm		夹套			管塞N
公称直径DN	L	H	进口a	出口b	蒸汽压力	管塞N
20	370	235	G1/2	G1/2	≤0.6MPa	Rc1/4
25	370	235	G1/2	G1/2		Rc1/4
32	390	275	G1/2	G1/2
40	390	285	G3/4	G3/4
50	420	295	G3/4	G3/4		Rc3/8
65	450	330	G3/4	G3/4
80	500	370	G3/4	G3/4
100	575	415	G3/4	G3/4
125	650	450	G3/4	G3/4
150	700	525	DN25	DN25		Rc3/4
200	890	610	DN25	DN25		Rc3/4

4、Y型焊接锥管螺纹式（SBYII-R型）、承插焊式（SBYII-SW型）

DN	L	N	H	SBYII-R	SBYII-SW
DN	L	N	H	D	D	T
15	130	Rc3/8	169	Rc1/2	21.8/18.5	10
20	130		179	Rc3/4	27.4/25.5	13
25	140		182	Rc1	34.2/32.5	13
32	160		209	Rc1 1/4	42.9/38.5	13
40	170		217	Rc1 1/2	48.8/45.6	13

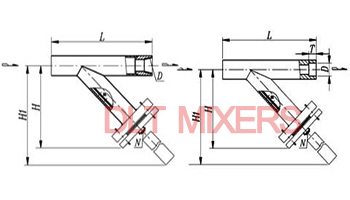

5、Y型法兰连接焊接式过滤器（SBYII-F型）

公称直径DN	安装尺寸MM		管塞N
公称直径DN	L	H	管塞N
15	260	180	RC1/4
20	270	190
25	270	190
32	280	230
40	280	230
50	290	245	RC3/8
65	320	280
80	350	315
100	425	360
125	480	390
150	540	460	RC3/4
200	700	540	RC3/4
250	800	660	M20x1.5
300	950	750
350	1050	845
400	1250	920

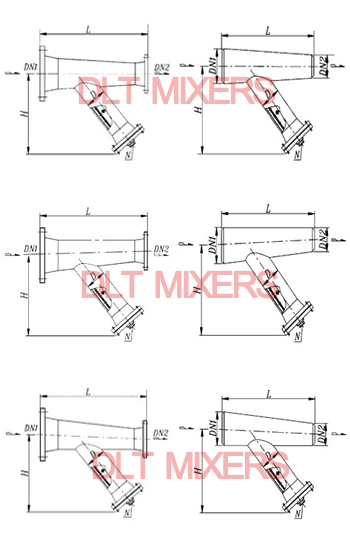

6、Y型异径法兰连接式（SBYDII-F-A,SBYDII-F-B,SBYDII-F-C型）
7、Y型焊制异径对焊接式（SBYDII-W-A,SBYDII-W-B,SBYDII-W-C型）

DN1XDN2	H	D	SBYDII-F-A,B,C型L			SBYDII-W-A,B,C型L
DN1XDN2	H	D	PN≤2.0	PN≤5.0	PN≤10.0	SBYDII-W-A,B,C型L
50X40	230	40	20	332	337	190
65X40	240	50	320	332	337	190
65X50	240	50	320	332	338	190
80X40	240	50	320	335	340	190
80X50	280	65	340	355	360	200
80X65	280	65	340	355	360	200
100X50	280	65	400	415	440	260
100X65	310	80	425	440	460	280
100X80	310	80	425	445	460	280
125X65	310	80	415	455	470	280
125X80	350	100	465	485	505	300
125X100	350	100	470	490	520	300
150X80	350	100	490	510	535	330
150X100	350	100	500	520	555	335
150X125	400	125	545	565	600	360
200X100	400	125	570	590	630	390
200X125	400	150	580	600	640	390
200X150	450	150	615	635	675	425
250X125	450	200	645	670	725	455
250X150	450	200	645	670	725	455
250X200	530	200	730	755	810	525
300X150	530	200	780	800	850	575
300X200	530	200	800	825	870	585
300X250	670	250	870	900	960	655
350X200	670	250	860	890	950	655
350X250	670	250	860	890	950	655
350X300	750	300	960	990	1040	720
400X250	750	300	1080	1110	1190	850
400X300	750	350	1100	1140	1190	860
400X350	850	350	1180	1220	1270	925
