名称：T型过滤器

特点：

1）抗污性能强，排污方便

2）流通面积大，压力损失小
3）结构简单，体积小
4）过滤网材质是为不锈钢，耐腐蚀性强，使用寿命长

作用：保护管线系统上各种设备如水泵、阀门等，免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏
温度：0~450℃，可根据用户需要选用
滤网密度：10目－1000目

应用：蒸汽、空气、水、油品等多种介质的管线中


1、T型对焊连接直通式过滤器（SBTI-W型）

公称直径DN D0LH 管塞N
系列A系列B
5060.3 57 128 175 RC3/8
6576.1 76 152 195
8088.9 89 172 210
100114 .3108210 230
125139.7133248310
150168.3159286335RC3/4
200219.1219356400
250273273432450M20x1.5
300323.9325508535
350355.6377558580
400406.4426610640
2、T型法兰连接直通式过滤器（SBTI-F型）

公称直径DN安装尺寸MM 管塞N
LH
50230170RC3/8
65260170
80290180
100350200
125390230
150435250RC3/4
200540310
250640370M20x1.5
300745425
350800460
400900520
3、T型对焊连接折叠直通式过滤器（SBTMI-W型）

公称直径DND0 LH 管塞N
系列A系列B管塞N
200219.1219356380M20x1.5
250273 273432520
300323.9325508580
350355.6377558 700
400406.4426610760
500 508529762920

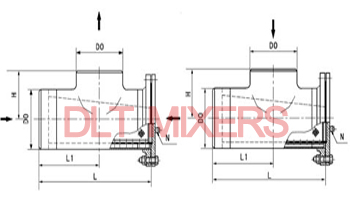

4、T型对焊连接正折流式过滤器（SBTII-W型）
5、T型对焊连接反折流式过滤器（SBTIII-W型）
公称直径DN D0LHL1管塞N
系列A系列B L1管塞N
5060.3 5730064165RC3/8
6576.17634076185
8088.98937086195
100114.3108425105220
125139.7133465124240
150168.3159520143270RC3/4
200219.1219630 178320
250273273740216370M20x1.5
300323.9325845254420
350355.6377910279450
400406.44261040 305520

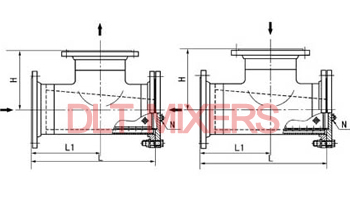

6、T型法兰连接正折流式过滤器（SBTII-F型）
7、T型法兰连接反折流式过滤器（SBTIII-F型）

公称直径DNLHL1管塞N
50300165165RC3/8
65340185185
80370195195
100 425195220
125465195240
150520215 270RC3/4
200 630270320
250740 320370M20x1.5
300845370420
350910400 450
4001040450520

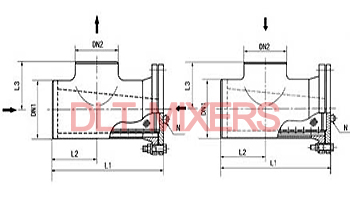

8、T型异径对焊连接正折流式过滤器（SBTDII-W型）
9、T型异径对焊连接反折流式过滤器（SBTDIII-W型）
DN1XDN2 DN1XDN2 L2 L3 L1 N
 系列A 系列B PN2.0PN2.5 PN4.0PN5.0  PN10.0
 50X40 60.3X48.3 57X45 64 60213  202202  222

 228

 Rc3/8
 80X50 88.9X60.3 89X57 86 76 268 216 263 282 289
 80X65 88.9X76.1 89X76 86 83 268 261 263 282 289
 100X65 114.3X76.1 108X76 105 95 312 304 214 330 352
 100X80 114.3X88.9 108X89 105 98 312 304 314 330 352
 150X100 168.3X114.3 159X108 143 130 402 392 394 423 453 Rc3/4
 200X100 219.1X114.3 219X108 178 156 489 469 487 510 546
 250X150 273X168.3 273X159 216 194 566 550 579 599 649
 250X200 273X219.1 273X219 216 203 566 550 579 599 649 M20X1.5
 300X250 323.9X273 325X273 254241  656632  670 691732
