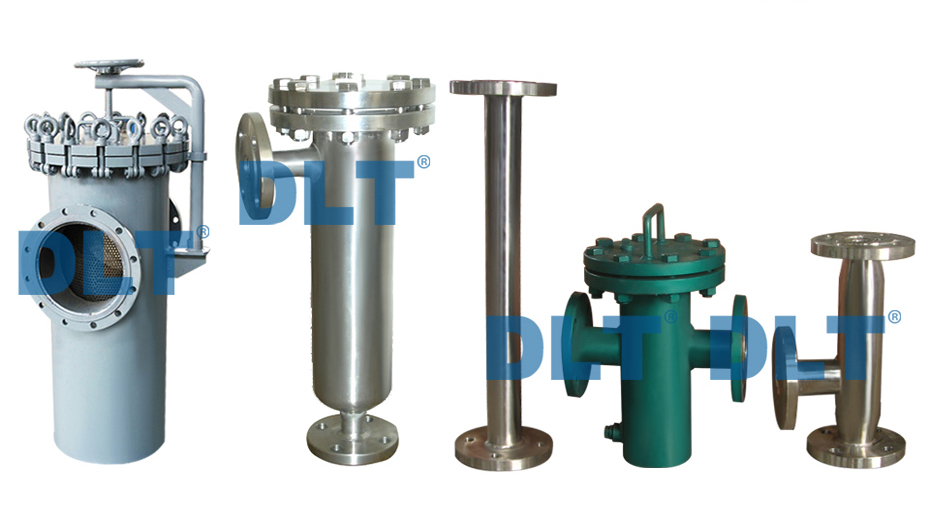

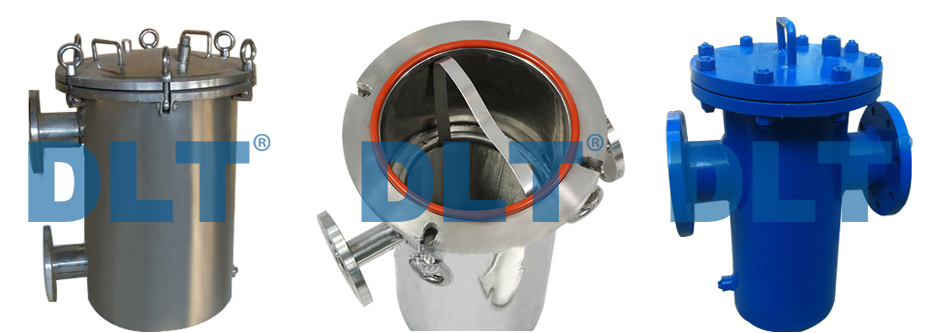

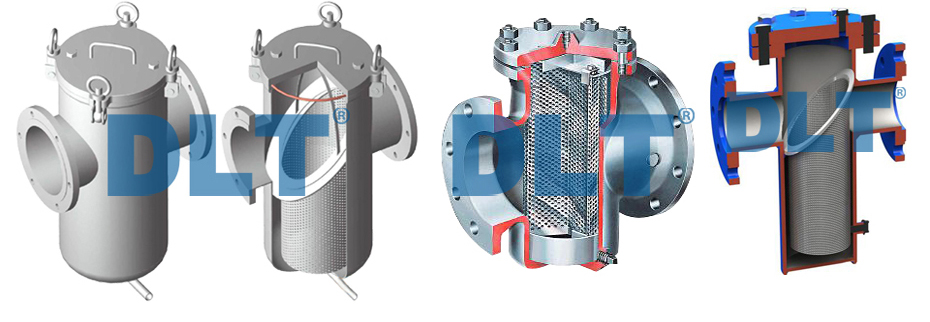

型号：SBL
名称：篮式过滤器（平盖式袋式过滤器）
原理：采用侧进底出方式，通过管道中的压力将过滤液体介质压入或抽入过滤器桶体，要过滤的液体介
质经由不锈钢板冲孔支撑滤蓝承托的过滤袋的过滤，产生理想的固液分离达到液体介质被过滤的效果
特点：1）流来面积大、故压力损失小
2）结构简单、合理、密封性好
3）流通能力强、操作简便
作用：1）提高产品纯度、净化气体
2）滤除流体中的固体杂质，保护压缩机、泵和其它设备及仪表等正常工作
应用：广泛应用于石油、化工、化纤、医药、食品等工业

1、篮式法兰连接直通平底式过滤器（SBLI-F型）
2、篮式法兰连接重叠型直通平底式过滤器（SBLMI-F型）

公称直径DN	结构尺寸（PN≤5.0MPa）mm				管塞N
公称直径DN	L	H	H1	DO	管塞N
15	180	260	160	Φ76	Rc3/4
20	180	260	60	Φ76
25	180	260	160	Φ76
32	200	270	160	Φ76
40	260	300	170	Φ108
50	260	300	170	Φ108
65	330	360	210	Φ133
80	340	400	250	Φ159
100	400	470	300	Φ219
125	480	550	360	Φ273
150	500	630	420	Φ273
200	560	780	530	Φ325
250	660	930	640	Φ426	M20x1.5
300	750	1200	840	Φ478	M20x1.5

3、篮式带夹套型法兰连接直通平底式过滤器（SBLJI-F型）

公称直径DN	安装尺寸MM			夹套				管塞N
公称直径DN	L	H	L1	蒸汽压力	D0	进口a	出口b	管塞N
15	215	350	180	≤0.6MPa	Φ108	G3/4	G3/4	Rc3/4
20	215	350	180		Φ108	G3/4	G3/4	Rc3/4
25	215	350	180		Φ108	G3/4	G3/4	Rc3/4
32	235	360	180		Φ108
40	300	430	210		Φ159
50	300	430	210		Φ159
65	450	490	250		Φ159
80	460	530	290		Φ273	DN20	DN20
100	500	600	345		Φ325	DN20	DN20
125	580	700	410		Φ377	DN25	DN25
150	600	780	470		Φ377
200	660	930	580		Φ426

4、篮式法兰连接直通对头式过滤器（SBLII-F型）
5、篮式法兰连接重叠型直通对头式过滤器（SBLMII-F型）

DN	L	H	H2	H1	Do	do	n- Φ	N
200	560	1090	840	300	Φ325	Φ290	3-Φ20	Rc3/4
250	660	1250	940	300	Φ426	Φ350	3-Φ20	Rc3/4
300	750	1500	1160	300	Φ478	Φ400	3-Φ20	Rc1
350	800	1680	1310	300	Φ500	Φ420	3-Φ20
400	840	1850	1450	300	Φ550	Φ450	3-Φ20
450	960	2050	1610	300	Φ600	Φ520	3-Φ24
500	1060	2210	1740	300	Φ700	Φ620	3-Φ24

6、篮式法兰连接高低接管平底式过滤器（SBLIII-F型）
7、篮式法兰连接重叠型高低接管平底式过滤器（SBLMIII-F型）

公称直径DN	公称压力PN	结构尺寸 mm					管塞N
公称直径DN	公称压力PN	L	H	H1	H2	DO	管塞N
25	≤5.0MPa	180	280	110	180	Φ76	Rc3/4
32		200	285	110	180	Φ76
40		260	340	120	220	Φ108
50		260	340	120	220	Φ108
65		330	400	160	270	Φ133
80		340	460	480	320	Φ159
100		400	550	200	390	Φ219
125		480	630	260	450	Φ273
150		500	720	310	530	Φ273
200		560	900	390	670	Φ273
250		660	1070	480	800	Φ426	M20x1.5
300		750	1360	640	1040	Φ478	M20x1.5
